051 – COMSOL案例：单向传输波导（只有模型文件）

基本介绍：

• 主要内容：根据发表在 Nature Communications 上的论文《Broadband asymmetric waveguiding of light without polarization limitations（作者：Yadong Xu等）》，复现了其中的Fig.1bcde；
• 基于 COMSOL 频域求解，使用的软件版本为 COMSOL 5.4 (5.4.0.225)；
• 计算所需的内存：4 GB；
• 涉及的内容：全局参数、非均匀介电常数和磁导率材料（介电常数和磁导率都是空间位置的函数）、散射边界条件、完美匹配层、线电流、点磁流、表面磁流、自定义网格 等；
• 绘制了：在“线电流源/点磁流源/表面磁流源”三种电磁波源激发下，波导内的非对称传输电磁场分布；
• 注意：本案例仅包含模型文件，没有讲解视频。购买此案例不附带答疑指导。

包含的文件截图：

详细描述：

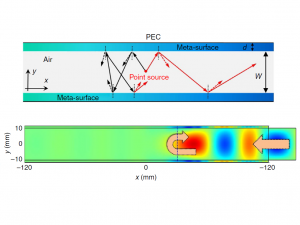

通过打破时间反转对称性来实现光的非互易传输有望实现无源光二极管。如上图所示，利用一个平行板波导来实现偏振无依赖的非对称光传输。平行板波导的壁由厚度为d的超材料构成，波导内的材料是空气，波导宽度为w。波导正中央有一个点源，可发出TE或TM偏振的柱面波。

  超材料的等效介电常数和磁导率是位置x的函数，可以写为：

其中κ = 0.2k₀、x₀ = –120 mm、d = 1.5 mm。

当入射波长为22.5 mm时，计算波导内的电磁场传输情况。

计算的内容和结果：

1、当波导壁为完美电导体时，波导内TE光的对称传输情况（TE光采用线电流激发）（上：论文中的仿真结果，下：本例的结果）👇

2、当波导壁为超材料时，波导内TE光的对称传输情况（TE光采用线电流激发）（上：论文中的仿真结果，下：本例的结果）👇

3、当波导壁为完美电导体时，波导内TM光的对称传输情况（TM光采用点磁流和表面磁流两种方法激发）（上：论文中的仿真结果，下：本例的结果）👇

4、当波导壁为超材料时，波导内TM光的对称传输情况（TM光采用点磁流和表面磁流两种方法激发）（上：论文中的仿真结果，下：本例的结果）👇

付费后将能下载模型文件。

再次提醒：本案例仅包含模型文件，没有讲解视频。购买案例不附带答疑指导服务。
