052 – COMSOL案例：MIM开口微环Fano共振（只有模型文件）

基本介绍：

• 主要内容：根据发表在 Sensors 上的论文《Fano Resonance in an Asymmetric MIM Waveguide Structure and Its Application in a Refractive Index Nanosensor（作者：Mengmeng Wang等）》，复现了其中的Fig.2、Fig.3；
• 基于 COMSOL 频域求解，使用的软件版本为 COMSOL 5.4 (5.4.0.225)；
• 计算所需的内存：4 GB；
• 涉及的内容：全局参数、数值型端口、完美匹配层、边界模式分析、自定义网格、参数扫描 等；
• 绘制了：透射率曲线、磁场分布；
• 注意：本案例仅包含模型文件，没有讲解视频。购买此案例不附带答疑指导。

包含的文件截图：

详细描述：

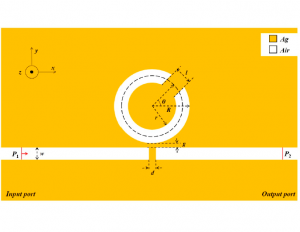

如上图所示，在一个直金属-介质-金属（MIM）波导旁边放一个开口微环，图中基本尺寸为w = 50 nm、d = 20 nm、g = 10 nm、R = 140 nm、r = 90 nm、θ = 45°、l = 70 nm。金属选用银，填充介质是空气。波长为500 ~ 1350 nm的光从P₁端入射，P₂端的输出光具有法诺（Fano）线形。

用COMSOL仿真直波导带/不带缺口，以及微环带/不带缺口的传输特性。

计算的内容和结果：

1、当直波导不带缺口（d = 0）时，开口/非开口微环的透射光谱的磁场分布。（左上：论文中的仿真结果，其他图：本例的结果）（图例CSRRC代表不带缺口直波导附带开口环、Ring代表不带缺口直波导附带闭口环）👇

2、当直波导带缺口（d = 20 nm）时，开口微环的透射光谱的磁场分布。（左上：论文中的仿真结果，其他图：本例的结果）（图例Single baffle代表仅带缺口直波导的透射、All system代表带缺口直波导附带开口环、Single CSRRC代表不带缺口直波导附带开口环）👇

付费后将能下载模型文件。

再次提醒：本案例仅包含模型文件，没有讲解视频。购买案例不附带答疑指导服务。
