基本介绍:

  • 主要内容:根据发表在Optics Express上的论文《Fine-tuned high-Q photonic-crystal nanocavity 作者:Yoshihiro Akahane等》,重复了图2a、图2b、图2c和图2g;
  • 基于 Lumerical FDTD Solution求解,使用的软件版本为 Lumerical 2016a
  • 计算所需的内存: 8 GB;
  • 涉及的内容:结构组(用脚本构建几何结构)、偶极子光源、Matlab中曲线的非线性拟合、Matlab中进行一维/二维傅里叶变换、Matlab中自定义颜色表(深紫色-浅红色-白色的渐变) 等;
  • 绘制了:电场分布、电场分布的曲线拟合、电场分布的一维/二维傅里叶变换;
  • 建模过程录制了时长为 23 min 的演示视频(从打开软件开始录到画出结果为止);
  • 注意:本案例所带的视频是演示视频,仅仅在建模过程中将电脑屏幕录了一下,不含讲解,没有声音。
  • 付费后可以观看演示视频,并下载案例文件。购买此案例不附带答疑指导。

包含的文件截图:

图片[1]-019 – FDTD案例:光子晶体微腔(带演示视频)-光学仿真资料小站

详细描述:

图片[2]-019 – FDTD案例:光子晶体微腔(带演示视频)-光学仿真资料小站

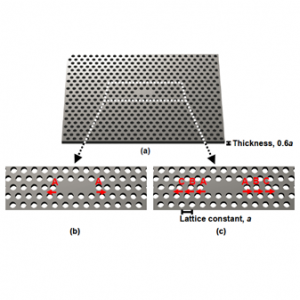

如上图所示,研究平板空气孔二维光子晶体的L3微腔。

众所周知,光子晶体微腔具有很高的Q值,本文通过优化微腔周围三个空气孔的位置,能进一步将Q值提高了20倍,实现了高达1000000的Q值。

计算的内容和结果:

1、上面一行:微腔中基模的电场分布(Ey);下面一行:红线表示(a)图中经过腔中心的沿x方向直线上的电场分布,蓝色虚线表示拟合的高斯波包;(左列为论文中的结果,右列为本案例的结果) 👇

图片[3]-019 – FDTD案例:光子晶体微腔(带演示视频)-光学仿真资料小站

2、电场 E的一维傅里叶变换;(左图为论文中的结果,右图为本案例的结果) 👇

图片[4]-019 – FDTD案例:光子晶体微腔(带演示视频)-光学仿真资料小站

3、电场 E的二维傅里叶变换;(左图为论文中的结果,右图为本案例的结果)👇

图片[5]-019 – FDTD案例:光子晶体微腔(带演示视频)-光学仿真资料小站

付费后将能看到演示视频,并下载演示过程中做出来的模型文件。

再次提醒:本案例所带的视频是演示视频,仅仅在建模过程中将电脑屏幕录了一下,不含讲解,没有声音。购买案例不附带答疑指导服务。
