基本介绍:
- 主要内容:绘制论文《Reflective metalens with sub-diffraction-limited and multifunctional focusing(作者:Hui Yang)》中的图3b;
- 基于 Lumerical FDTD Solution求解,使用的软件版本为 Lumerical 2016a;
- 涉及的内容:在structure group中编写脚本;
- 绘制了:基模附近的透射率和基模的场分布;
- 建模过程录制了时长为 13 min 的讲解视频(从打开软件开始录到画出结果为止);
- 付费后可以观看讲解视频,并下载案例文件。购买此案例不附带答疑指导。
包含的文件截图:
![图片[1]-006 – FDTD案例:脚本构建阵列结构(带讲解视频)-光学仿真资料小站](https://opt-simul.com/wp-content/uploads/2022/11/d2b5ca33bd97-21.png)
详细描述:
![图片[2]-006 – FDTD案例:脚本构建阵列结构(带讲解视频)-光学仿真资料小站](https://opt-simul.com/wp-content/uploads/2022/11/d2b5ca33bd97-22.png)
如上图所示是论文中的 Fig.1(b) 和 Fig.3(b),其基本结构是在 Glass/Au 衬底上排列一些 Si 长方体。图中 h = 400 nm, h1 = 200 nm, h2 = 150 nm, W = 132 nm, L = 600 nm, P = 650 nm。旋转角度 θ 满足方程:
![图片[3]-006 – FDTD案例:脚本构建阵列结构(带讲解视频)-光学仿真资料小站](https://opt-simul.com/wp-content/uploads/2022/11/d2b5ca33bd97-23.png)
其中波长 λ = 1550 nm, 焦距 f = 20 um。
绘制这个阵列的难点在于每个Si长方体的旋转角度都是不同的。在本案例中,我在 FDTD 的 structure group 中编写脚本,画出了上面这个阵列结构。

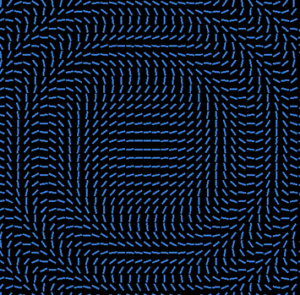

绘制的结果:
![图片[4]-006 – FDTD案例:脚本构建阵列结构(带讲解视频)-光学仿真资料小站](https://opt-simul.com/wp-content/uploads/2022/11/d2b5ca33bd97-24.png)
再次提醒:
付费后将能看到讲解视频,并下载讲解过程中做出来的模型文件。 购买案例不附带答疑指导服务。
