078 – COMSOL案例:硅+石墨烯波导的四波混频(只有模型文件)

基本介绍:

  • 主要内容根据发表在SCI一区top期刊 Photonics Research 上的论文《High-efficiency and broadband four-wave mixing in a silicon-graphene strip waveguide with a windowed silica top layer(作者:Yuxing Yang 等)》,复现了其中的Fig. 1c、Fig. 1d、Fig. 4a、Fig. 4b;
  • 基于 COMSOL 频域求解,使用的软件版本为 COMSOL 6.0 (6.0.0.318)
  • 计算所需的内存4 GB;
  • 涉及的内容全局参数、自定义变量、石墨烯材料、自定义网格、波导的模式分析、参数化扫描、派生值-全局计算、导出计算数据到Matlab处理 等;
  • 绘制了波导的电场模式分布、四波混频转换效率曲线
  • 注意:本案例仅包含模型文件,没有讲解视频。购买此案例不附带答疑指导。

包含的文件截图:

图片[1]-COMSOL案例:硅+石墨烯波导的四波混频

详细描述:

图片[2]-COMSOL案例:硅+石墨烯波导的四波混频

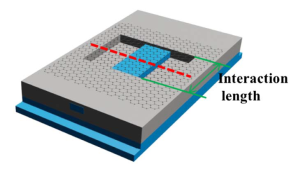

如上图所示,在 Si 波导上铺一层单层石墨烯。波长为 1550 nm 的泵浦光和 1549.5 nm 的信号光从波导中输入,实现四波混频。

在仿真中,Si 波导横截面尺寸为 480 nm×220 nm,石墨烯厚度为 0.5 nm,在波长 1550 nm 处,Si、SiO2、石墨烯的折射率分别为 3.455、1.445、2.829 + 2.85i。转换效率 η 的计算公式为:

图片[3]-COMSOL案例:硅+石墨烯波导的四波混频

其中 γ 是非线性参数、PP 是传输过程中的泵浦功率、Leff 是相互作用的有效长度、P0 是耦合到器件中的泵浦功率、α 是线性传输损耗、L 是波导的几何长度。非线性参数 γ 的计算公式为:

图片[4]-COMSOL案例:硅+石墨烯波导的四波混频

其中 SZ 是时间平均坡印廷矢量、n2 是非线性克尔系数。Si、SiO2、石墨烯的非线性克尔系数分别为 4.5×10−18、3×10−20、1×10−12 m2·W−1

计算的内容和结果:

1、没有石墨烯的电场模式分布(左:论文中的 Fig. 1(c);右:本例的结果)(作为模式分布,colorbar上的电场数值大小没有意义,只需比较相对强度)👇

图片[5]-COMSOL案例:硅+石墨烯波导的四波混频

2、加上石墨烯的电场模式分布(左:论文中的 Fig. 1(d);右:本例的结果)(作为模式分布,colorbar上的电场数值大小没有意义,只需比较相对强度)👇

图片[6]-COMSOL案例:硅+石墨烯波导的四波混频

3、加上石墨烯后,不同泵浦功率时的转换效率(论文中的 Fig. 4(a);右:本例的结果)(复现的是论文中的红色虚线)👇

图片[7]-COMSOL案例:硅+石墨烯波导的四波混频

4、加上石墨烯后,不同输入信号波长时的转换效率(左:论文中的 Fig. 4(b);右:本例的结果)(复现的是论文中的蓝色线)👇

图片[8]-COMSOL案例:硅+石墨烯波导的四波混频

付费后将能下载模型文件。

再次提醒:本案例仅包含模型文件,没有讲解视频。购买案例不附带答疑指导服务。
